一、設備核心結構與工作原理
（一）核心結構

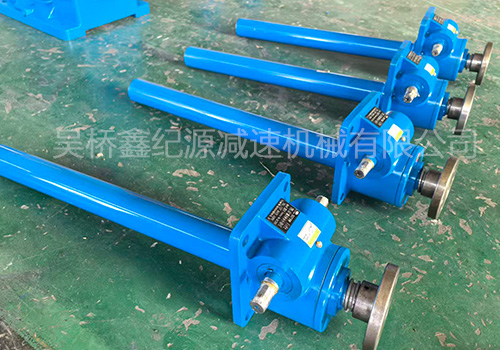

SWL10M-IA-II-700-FZ采用模塊化、防呆式結構設計，核心部件兼顧耐用性與防護性，主要包括：蝸輪（錫青銅材質）、蝸桿（合金鋼淬火處理）、法蘭型絲桿、鑄鐵減速箱體、高精度軸承、定制化密封防護組件及導向限位機構。其中，錫青銅蝸輪耐磨抗沖擊，可減少齒面滑動摩擦損耗；合金鋼蝸桿硬度高、抗變形能力強，延長使用壽命；定制化FZ防護組件強化密封與限位，避免核心部件磨損和超行程故障；導向機構準確限制絲桿周向旋轉，確保升降運動平穩。
（二）工作原理
設備依托蝸輪蝸桿傳動與絲桿螺母副的協同作用，完成動力傳遞與運動轉換，適配電動、手動雙驅動模式，具體流程如下：
1. 動力輸入：優先通過電機驅動（適配指定功率范圍電機），電機高速動力經聯軸器傳遞至蝸桿；無電源或應急場景下，可切換手動驅動模式，通過手搖裝置帶動蝸桿旋轉，實現雙向動力輸入。
2. 減速增扭：蝸桿與蝸輪嚙合，借助32:1的傳動比實現I級減速，同時大幅放大扭矩，將高速小扭矩轉化為低速大扭矩，滿足10噸負載的平穩升降動力需求，該環節也是設備實現自鎖功能的核心基礎。
3. 運動轉換：蝸輪中心加工內螺紋，與絲桿外螺紋構成高精度絲桿螺母副，蝸輪低速旋轉時，通過螺紋嚙合帶動絲桿做軸向移動，導向機構限制絲桿周向旋轉，確保負載沿軸線平穩升降；電機正反轉可實現絲桿往返升降，適配雙向作業需求。
4. 防護限位：FZ定制化防護組件隔絕外部雜質，同時限位機構準確控制絲桿升降位置，避免超行程運行導致的設備損壞，提升作業安全性。
二、SWL10M-IA-II-700-FZ升降機的使用優勢
1. 低速平穩，定位精度高
搭載32:1慢速比傳動設計，絲桿每轉行程僅0.5mm，升降速度平緩，無明顯沖擊與晃動，搭配法蘭型頭部的牢固連接的高精度螺紋嚙合，可實現±0.1mm的升降定位精度，適配精密工裝定位、零部件裝配舉升、設備調試等對精度要求高的場景，避免負載偏移導致的作業誤差。
2. 自帶自鎖，安全防護全面
依托蝸輪蝸桿傳動的自鎖特性（蝸桿導程角小于齒面當量摩擦角），斷電或停機時可自動鎖定絲桿位置，防止負載因重力、慣性墜落或滑行，無需額外配置制動器；搭配FZ定制化防護限位組件，既隔絕外部雜質保護核心部件，又避免超行程運行，雙重確保作業安全，適配高空定位、傾斜舉升等危險工況。
3. 結構緊湊，安裝適配性強
采用單級蝸輪蝸桿減速結構，無需多級串聯即可實現減速增扭，相比于齒輪傳動類升降設備，體積更小、重量更輕，可適配狹小安裝空間；IA型優化裝配設計支持水平、垂直、傾斜多種安裝方式，可根據現場布局靈活調整，兼顧標準化安裝與復雜場景適配，適配小型車間、自動化流水線、戶外輕度作業等多種場景。
4. 雙驅切換，應急能力突出
支持電動與手動雙驅動模式無縫切換，常規工況下通過電機驅動實現作業，無電源、突發停電等應急場景下，可切換手動驅動模式，確保作業連續開展，避免因停電導致的工期延誤或負載滯留，提升設備運行可靠性與應急處置能力。
5. 維護便捷，使用壽命長
核心零部件數量少、結構模塊化，日常維護僅需定期檢查潤滑油位、更換蝸輪蝸桿專用潤滑油，無需復雜調試與部件更換；錫青銅蝸輪與合金鋼蝸桿的耐磨搭配，搭配FZ防護組件的防塵防水功能，減少部件磨損，延長設備使用壽命，降低長期運行與維護成本，適配長期連續作業需求。
6. 定制兼容，適配多場景需求
適配電機類型廣泛，可搭配普通三相異步電機、變頻電機實現轉速準確控制，滿足常規升降與調速升降需求；除標準700mm行程外，可定制不同行程規格，同時FZ防護組件可根據工況優化升級，適配精密加工、醫療器械配套、小型舞臺升降、農業機械配套等多領域需求。
